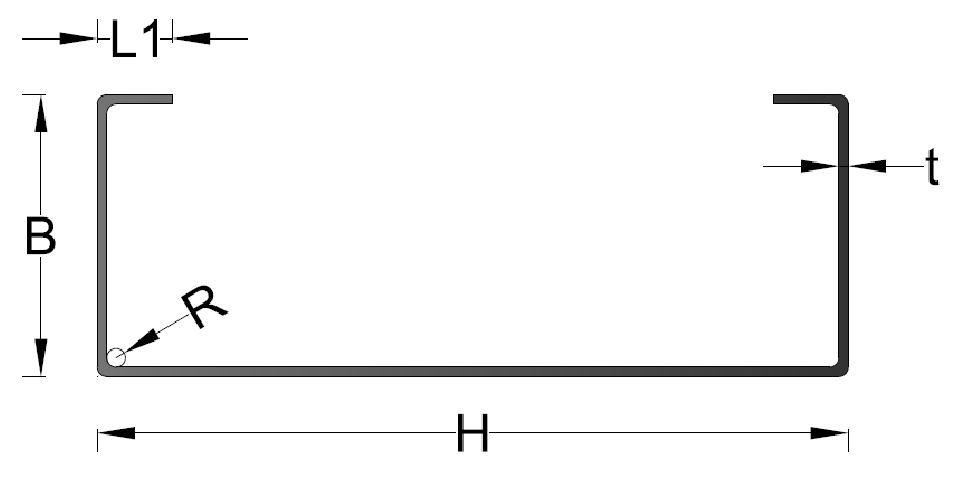

H 63-300 mm
B 41-75 mm
L1 0-20 mm
t 0,75-2,50 mm
R 2,50 mm
C Profil Kod H B t L1 R Açılım(Expansion) Ağırlık(Weight) Alan F(Area) Iₓ Wₓ rₓ Iᵧ Wᵧ rᵧ
C Profile Code mm mm mm mm mm mm kg/m cm² cm⁴ cm³ cm cm⁴ cm³ cm
U63x41x11x1,5 63 49 1,5 - 2,5 155 1,86 2,33 15,81 5,10 2,60 5,81 1,76 1,57
U63x41x13x2 63 50 2 - 2,5 155 2,48 3,10 20,14 6.60 2,54 7.90 2,38 1,59
U63x41x15x2,5 63 51 2,5 - 2,5 155 3,10 3,88 24,53 8,11 2,51 10,16 3,04 1,61
U75x50x10x1 75 58 1 - 2,5 187 1,50 1,87 18,43 4,98 3,13 6,70 1,69 1,89
U75x50x12x1,5 75 59 1,5 - 2,5 187 2,24 2,81 27,10 7,37 3,10 10,34 2,58 1,91
U75x50x14x2 75 60 2 - 2,5 187 2,99 3,74 35,22 9,65 3,06 13,92 3,47 1,92
U75x50x16x2,5 75 61 2,5 - 2,5 187 3,74 4,68 43,08 11,88 3,03 17,81 4,42 1,95
U90x45x45x1 90 51 1 - 2,5 188 1,50 1,88 25,04 5,62 3,64 5,01 1,36 1,63
U90x45x45x1,5 90 52 1,5 - 2,5 188 2,26 2,82 36,90 8,34 3,61 7,69 2,08 1,65
U90x45x45x2 90 53 2 - 2,5 188 3,01 3,76 48,34 10,98 3,58 10,50 2,82 1,67
U90x45x45x2 90 53 2 - 2,5 188 3,01 3,76 48,34 10,98 3,58 10,50 2,82 1,67
U90x45x45x2,5 90 54 2,5 - 2,5 188 3,76 4,70 59,35 13,56 3,55 13,43 3,59 1,69
U100x44x44x1 100 52 1 - 2,5 200 1,60 2,00 32,33 6,53 4,02 5,46 1,43 1,65
U100x44x44x1,5 100 53 1,5 - 2,5 200 2,40 3,00 47,93 9,73 3,99 8,49 2,21 1,68
U100x44x44x2 100 54 2 - 2,5 200 3,20 4,00 62,69 12,79 3,95 11,44 2,97 1,69
U100x44x44x2,5 100 55 2,5 - 2,5 200 4,00 5,00 77,13 15,82 3,92 14,64 3,78 1,71
U120x50x50x1 120 62 1 - 2,5 240 1,92 2,40 56,16 9,43 4,83 9,36 2,05 1,97
U120x50x50x1,5 120 63 1,5 - 2,5 240 2,88 3,60 83,43 14,08 4,80 14,48 3,15 2,00
U120x50x50x2 120 64 2 - 2,5 240 3,84 4,80 109,47 18,55 4,77 19,47 4,23 2,01
U120x50x50x2,5 120 65 2,5 - 2,5 240 4,80 6,00 135,06 22,99 4,74 24,82 5,36 2,03
U140x45x45x1 140 52 1 - 2,5 240 1,92 2,40 70,46 10,13 5,41 6,02 1,50 1,58
U140x45x45x1,5 140 53 1,5 - 2,5 240 2,88 3,60 104,65 15,11 5,39 9,26 2,29 1,60
U140x45x45x2 140 54 2 - 2,5 240 3,84 4,80 138,13 20,01 5,36 12,66 3,10 1,62
U140x45x45x2,5 140 55 2,5 - 2,5 240 4,80 6,00 170,92 24,86 5,33 16,23 3,95 1,64
U150x45x45x1,5 150 53 1,5 - 2,5 250 3,00 3,75 123,18 16,59 5,73 9,44 2,30 1,58
U150x45x45x2 150 54 2 - 2,5 250 4,00 5,00 162,74 21,99 5,70 12,91 3,13 1,60
U150x45x45x2,5 150 55 2,5 - 2,5 250 5,00 6,25 201,55 27,33 5,67 16,54 3,98 1,62

• Hesaplarda kullanılan malzemenin karakteristik akma dayanımı, 235 N/mm2’dir. Diğer kalitede hammaddelerin tabloları ve farklı çelik sınıfları için lütfen Teknik Ofısimizle irtibata geçiniz.

The yield strength of the raw material used in general calculation is 235 N/mm2. For variety, please consult to our Technical team.

• Efektif kesit hesapları TSEN 1993-1-3, Eurocode 3, AISI Sl00-2007 “North American Standarts for the Design of Cold Formed Steel Structural Members” şartnamesi kullanılarak yapılmıştır.

Effective section calculations are in accordance with TS EN 1993-1-3, Eurocode 3, AISI Sl00-2007 “North American Standards for the Design of Cold Formed Steel Structural Members” specifications.

• Tablolardaki ölçülerde en genel kullanım alanı bulunan profiller düşünülerek değerlendirilmiştir. Diğer ölçülerde tedarik ve teknik destek için lütfen ilgili departmanımızla irtibata geçiniz.

The dimensions given in the tables are evaluated regarding the profiles in general use. For other sizes, please consult to our Technical team.

• Efektif kesit hesapları; kesitin pozitif moment etkisinde, basit eğilme altında olduğu durumu ifade etmektedir.

Effective section calculations refers to simple bending at positive moment.

Aşıcı Grup Prefabrik – U Profil

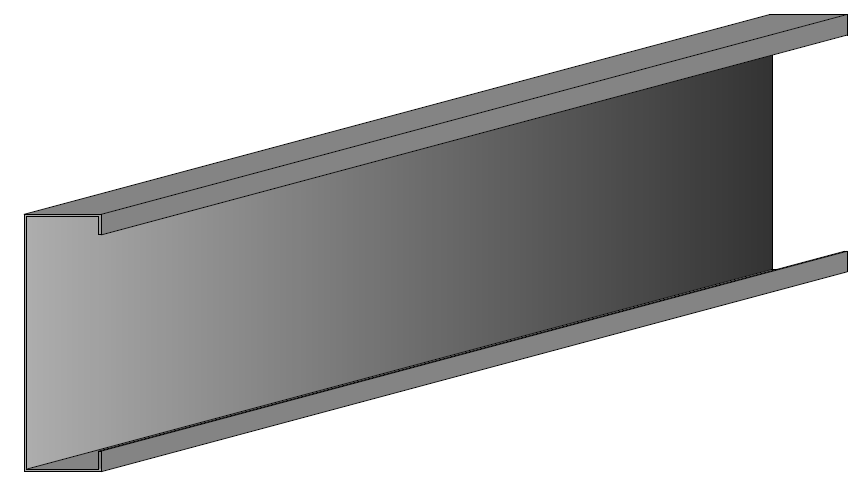

U Profili Nedir?

U profili, şekil itibariyle “U” harfini andıran, galvanizli sacdan rollform makinelerinde şekillendirilerek üretilen hafif çelik yapı elemanıdır. Yüksek taşıma kapasitesi, dayanıklılığı ve montaj kolaylığı sayesinde inşaat sektöründe, özellikle çelik yapılarda, prefabrik sistemlerde ve sanayi projelerinde yaygın olarak kullanılmaktadır.

Aşıcı Grup Prefabrik olarak farklı kalınlık ve ölçülerde, ihtiyaca özel U profili üretimi gerçekleştirmekteyiz.

U Profili Çeşitleri Nelerdir?

Kullanım alanlarına göre çeşitli U profil türleri mevcuttur. Proje bazlı üretim yapılabilen bu profillerin başlıca çeşitleri şunlardır:

  • Standart U profiller

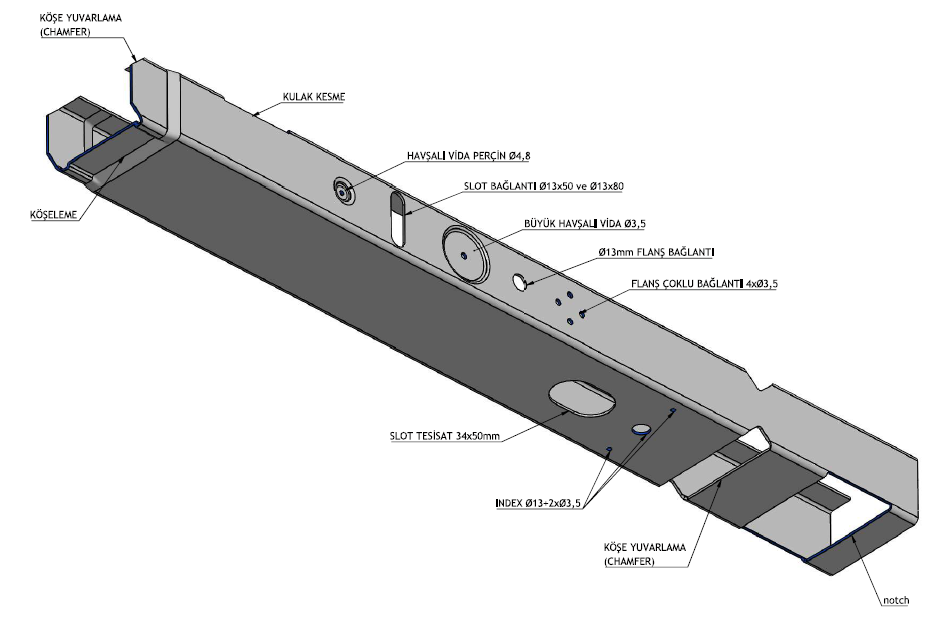

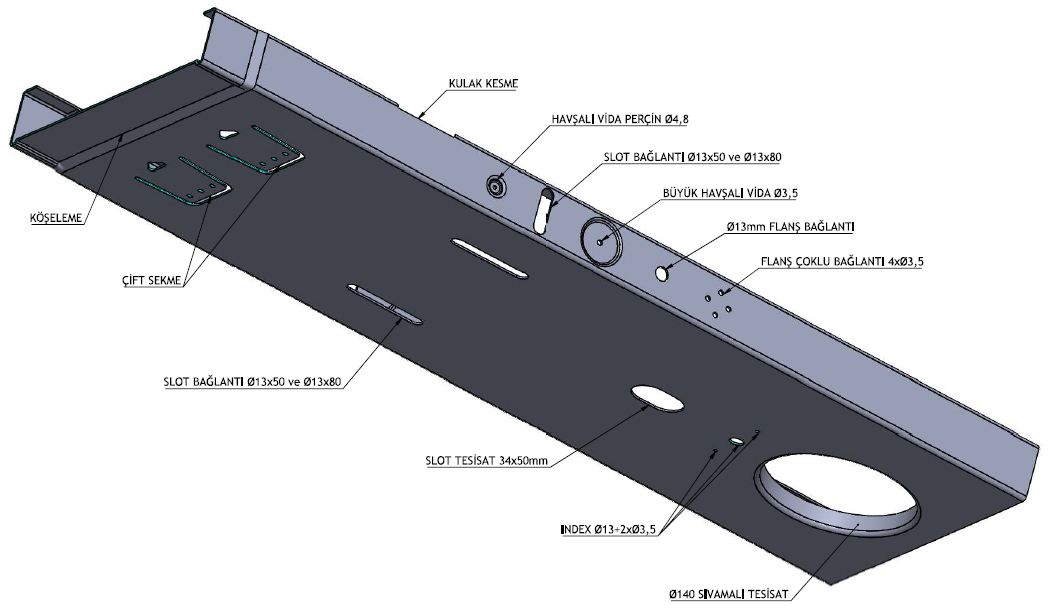

  • Delikli (tesisat geçişli) U profiller

  • Galvanizli U profiller

  • Boyalı veya elektrostatik kaplamalı modeller

  • Projeye özel ebatlandırılmış özel U kesit profiller

U profillerimiz, talebe göre 1 mm ile 3 mm kalınlık aralığında üretilebilmektedir.

U Profili Özellikleri

U profiller, yüksek mukavemetli galvanizli saclardan üretilir. Otomatik üretim sistemleri sayesinde milimetrik hassasiyetle şekillendirilir. Hafif yapısına rağmen oldukça dayanıklı olan bu profiller, uzun ömürlü kullanım ve kolay montaj avantajı sunar. Paslanmaya karşı dayanıklıdır ve ağır yüklere karşı dirençlidir.

Yapısal taşıyıcı sistemlerde, iç bölme uygulamalarında ve çeşitli çelik konstrüksiyon çözümlerinde ideal bir çözümdür.

U Profil Avantajları

U profiller, dayanıklılığı, hafifliği ve montaj kolaylığıyla birçok avantaj sağlar. Galvanizli yüzeyi sayesinde korozyona karşı dirençlidir. Farklı projelerde esnek şekilde kullanılabilir. Projeye özel ölçülerde üretilebildiği için her uygulamaya uygun çözümler sunar. Hızlı temin edilebilir, ekonomik bir taşıyıcı sistem alternatifidir.

Yapıların taşıyıcı omurgasında güvenle kullanılabilir ve yıllarca bakım gerektirmeden görevini sürdürebilir.

U Profil Kullanım Alanları

U profiller çok geniş bir kullanım alanına sahiptir. Prefabrik yapı sistemlerinde, hafif çelik konstrüksiyonlarda, konteyner üretiminde, çatı ve cephe kaplama sistemlerinde, güneş enerji santrali taşıyıcı sistemlerinde ve sanayi yapılarında sıklıkla kullanılmaktadır. Ayrıca depo raf sistemlerinde, iç bölme sistemlerinde ve çeşitli endüstriyel uygulamalarda da tercih edilmektedir.

Modüler sistemlere uygunluğu sayesinde hem bireysel hem endüstriyel projelerde kolaylıkla entegre edilebilir.

U Profil Fiyatları

U profil fiyatları; kullanılan malzemenin kalınlığına, profil ölçülerine, galvaniz kaplama kalitesine ve sipariş miktarına göre değişiklik göstermektedir. Aşıcı Grup Prefabrik olarak her projeye özel fiyatlandırma yapıyor, teknik ihtiyaçlarınıza uygun en ekonomik çözümleri sunuyoruz.

U profillerle ilgili teknik bilgi ve fiyat teklifi almak için bizimle iletişime geçebilirsiniz.
