U Profiller

Aşıcı Grup Prefabrik kalitesiyle hassas CNS roll-forming hatlarında ürettiğimiz galvaniz U profiller; korozyona dayanıklı yapısı ve yüksek taşıma kapasitesiyle hafif çelik konstrüksiyonların taban, tavan ve bağlantı akslarında temel taşıyıcı işlevi görür. Kaynaksız cıvatalı birleşim mimarisine tam uyum sağlayan form geometrisi şantiyede milimetrik ve hatasız montaj kolaylığı sunar; kaset sistemlerini mukavemetle bağlayarak yapıya sismik direnç kazandırır ve iç mekânda alan kaybı yaratmadan uzun ömürlü, güvenli çözümler sağlar.

Galeri

Ürün görselleri

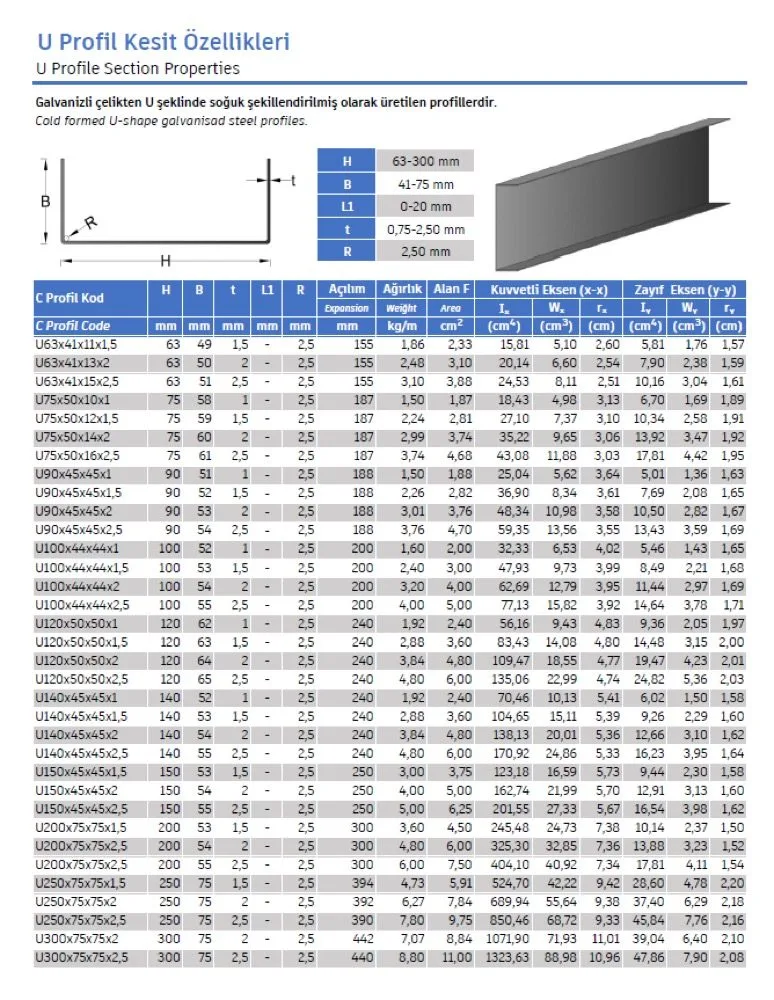

U profil kesit özellikleri tablosu: ölçüler ve kalınlıklar

Konteyner şasesi köşe profili teknik çizimi, kaynak ve delik detayları

Konteyner şasesi için bükümlü çelik profil teknik çizimi, delik detayları

Teknik Tablo

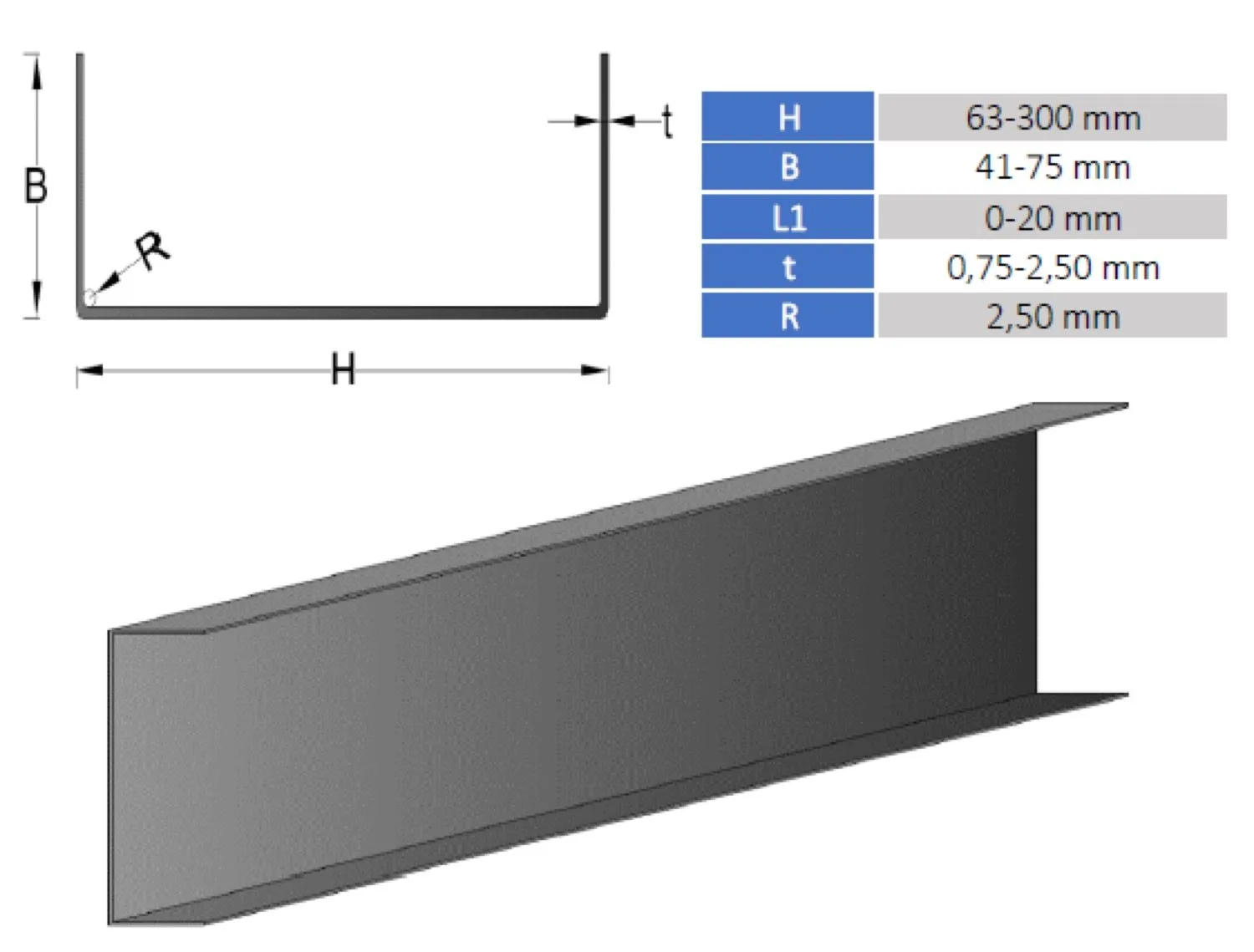

U Profil Kesit Özellikleri

H63–300 mm

B41–75 mm

L10–20 mm

t0,75–2,50 mm

R2,50 mm

Kod	H (mm)	B (mm)	t (mm)	L1 (mm)	R (mm)	Açılım (mm)	Ağırlık (kg/m)	Alan (cm²)	Iₓ (cm⁴)	Wₓ (cm³)	rₓ (cm)	Iᵧ (cm⁴)	Wᵧ (cm³)	rᵧ (cm)
U63x49x1,5	63	49	1.5	-	2.5	155	1.86	2.33	15.81	5.1	2.6	5.81	1.76	1.57
U63x50x2	63	50	2	-	2.5	155	2.48	3.1	20.14	6.6	2.54	7.9	2.38	1.59
U63x51x2,5	63	51	2.5	-	2.5	155	3.1	3.88	24.53	8.11	2.51	10.16	3.04	1.61
U75x58x1	75	58	1	-	2.5	187	1.5	1.87	18.43	4.98	3.13	6.7	1.69	1.89
U75x59x1,5	75	59	1.5	-	2.5	187	2.24	2.81	27.1	7.37	3.1	10.34	2.58	1.91
U75x60x2	75	60	2	-	2.5	187	2.99	3.74	35.22	9.65	3.06	13.92	3.47	1.92
U75x61x2,5	75	61	2.5	-	2.5	187	3.74	4.67	43.08	11.88	3.03	17.81	4.42	1.95
U90x51x1	90	51	1	-	2.5	188	1.5	1.88	25.04	5.62	3.64	5.01	1.36	1.63
U90x52x1,5	90	52	1.5	-	2.5	188	2.26	2.82	36.9	8.34	3.61	7.69	2.08	1.65
U90x53x2	90	53	2	-	2.5	188	3.01	3.76	48.34	10.98	3.58	10.5	2.82	1.67
U90x54x2,5	90	54	2.5	-	2.5	188	3.76	4.7	59.35	13.56	3.55	13.43	3.59	1.69
U100x52x1	100	52	1	-	2.5	200	1.6	2	32.33	6.53	4.02	5.46	1.43	1.65
U100x53x1,5	100	53	1.5	-	2.5	200	2.4	3	47.93	9.73	3.99	8.49	2.21	1.68
U100x54x2	100	54	2	-	2.5	200	3.2	4	62.69	12.79	3.95	11.44	2.97	1.69
U100x55x2,5	100	55	2.5	-	2.5	200	4	5	77.13	15.82	3.92	14.64	3.78	1.71
U140x52x1	140	52	1	-	2.5	240	1.92	2.4	70.46	10.13	5.41	6.02	1.5	1.58
U140x53x1,5	140	53	1.5	-	2.5	240	2.88	3.6	104.65	15.11	5.39	9.26	2.29	1.6
U140x54x2	140	54	2	-	2.5	240	3.84	4.8	138.13	20.01	5.36	12.66	3.1	1.62
U140x55x2,5	140	55	2.5	-	2.5	240	4.8	6	170.92	24.86	5.33	16.23	3.95	1.64
U150x53x1,5	150	53	1.5	-	2.5	250	3	3.75	123.18	16.59	5.73	9.44	2.3	1.58
U150x54x2	150	54	2	-	2.5	250	4	5	162.74	21.99	5.7	12.91	3.13	1.6
U150x55x2,5	150	55	2.5	-	2.5	250	5	6.25	201.55	27.33	5.67	16.54	3.98	1.62
U200x53x1,5	200	53	1.5	-	2.5	300	3.6	4.5	245.48	24.73	7.38	10.14	2.37	1.5
U200x54x2,5	200	54	2	-	2.5	300	4.8	6	325.3	32.85	7.36	13.88	3.23	1.52
U200x55x2,5	200	55	2.5	-	2.5	300	6	7.5	404.1	40.92	7.34	17.81	4.11	1.54
U250x75x1,5	250	75	1.5	-	2.5	394	4.73	5.91	524.7	42.22	9.42	28.6	4.78	2.2
U250x75x2	250	75	2	-	2.5	392	6.27	7.84	689.94	55.64	9.38	37.4	6.29	2.18
U250x75x2,5	250	75	2.5	-	2.5	390	7.8	9.75	850.46	68.72	9.33	45.84	7.76	2.16
U300x75x2	300	75	2	-	2.5	442	7.07	8.84	1071.9	71.93	11.01	39.04	6.4	2.1
U300x75x2,5	300	75	2.5	-	2.5	440	8.8	11	1323.63	88.98	10.96	47.86	7.9	2.08

Hesaplarda kullanılan malzemenin karakteristik akma dayanımı 235 N/mm²'dir. Farklı çelik sınıfları için lütfen Teknik Ofisimizle irtibata geçiniz.
Efektif kesit hesapları TS EN 1993-1-3, Eurocode 3 ve AISI S100-2007 şartnamelerine göre yapılmıştır.
Tablodaki ölçüler en yaygın kullanım alanına sahip profiller düşünülerek hazırlanmıştır; diğer ölçüler için ilgili departmanımızla irtibata geçiniz.
